Độ Dày Sàn Cao Su EPDM Bao Nhiêu Là Phù Hợp? Cách Tính Theo Chiều Cao Rơi Của Thiết Bị

Độ dày sàn cao su EPDM có thực sự quan trọng?

Khi thiết kế khu vui chơi trẻ em, sân chơi ngoài trời hay khu vận động, sàn cao su EPDM thường được lựa chọn nhờ khả năng tạo bề mặt đàn hồi, giảm tác động khi trẻ vui chơi và mang lại nhiều lựa chọn về màu sắc, họa tiết.

Tuy nhiên, một trong những câu hỏi quan trọng nhất khi lựa chọn hệ sàn là:

“Sàn cao su EPDM nên làm dày bao nhiêu là đủ?”

Nhiều chủ đầu tư thường lựa chọn theo mức giá hoặc nghĩ rằng sàn càng dày thì càng an toàn. Trên thực tế, độ dày cần được xác định dựa trên nhiều yếu tố, trong đó quan trọng nhất là chiều cao rơi tự do của thiết bị vui chơi và cấu tạo cụ thể của hệ sàn.

Các tiêu chuẩn quốc tế như ASTM F1292 đánh giá khả năng hấp thụ lực của bề mặt thông qua các chỉ số HIC (Head Injury Criterion), g-max và Critical Fall Height. ASTM cũng lưu ý rằng hiệu suất của bề mặt sau khi lắp đặt có thể chịu ảnh hưởng bởi độ ẩm, lão hóa, nhiệt độ, tia UV, mất chiều dày, co ngót và điều kiện bảo trì.

Vì vậy, thay vì hỏi “EPDM bao nhiêu mm là tốt?”, câu hỏi chính xác hơn nên là: “Với chiều cao rơi của thiết bị và cấu tạo sàn cụ thể, cần hệ sàn có độ dày và khả năng giảm chấn như thế nào?”

1. Sàn cao su EPDM được cấu tạo như thế nào?

Để hiểu vì sao độ dày lại ảnh hưởng đến khả năng giảm chấn, trước tiên cần hiểu cấu tạo của hệ sàn.

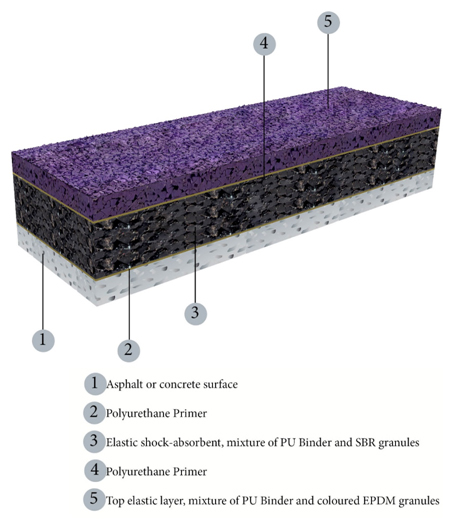

Một hệ sàn cao su EPDM dạng đổ tại chỗ (wet-pour) cho khu vui chơi thường có thể được cấu tạo thành nhiều lớp, phổ biến gồm:

Nền → lớp kết dính/Primer → lớp đệm SBR → lớp bề mặt EPDM

Trong đó:

Lớp nền

Có thể là bê tông, asphalt hoặc nền phù hợp với thiết kế. Đây là phần tạo độ ổn định cho toàn bộ hệ sàn.

Lớp SBR

SBR thường được sử dụng làm lớp đệm phía dưới. Lớp này đóng vai trò quan trọng trong việc tạo độ đàn hồi và hỗ trợ hấp thụ năng lượng khi có va chạm.

Lớp EPDM

Đây là lớp bề mặt có màu sắc đa dạng, đảm nhiệm chức năng hoàn thiện, tạo tính thẩm mỹ và khả năng chịu tác động của môi trường.

Do đó, khi nói “sàn EPDM dày 30 mm hay 50 mm”, cần xác định rõ đó là tổng chiều dày của hệ sàn hay chiều dày riêng của lớp EPDM bề mặt.

Đây là điểm rất quan trọng khi so sánh báo giá giữa các đơn vị.

2. Chiều cao rơi của thiết bị là gì?

Chiều cao rơi tự do (Free Height of Fall – FHF) là một thông số quan trọng khi thiết kế bề mặt an toàn cho khu vui chơi.

Hiểu đơn giản, đây là độ cao lớn nhất mà một người có thể rơi xuống bề mặt bên dưới từ bộ phận của thiết bị được thiết kế để chơi.

Ví dụ, một thiết bị liên hợp có:

  • Cầu trượt.
  • Sàn chơi trên cao.
  • Cầu leo.
  • Thang leo.
  • Khu vực trèo.

thì không thể chỉ nhìn vào chiều cao tổng thể của thiết bị để lựa chọn sàn.

Cần xác định điểm có khả năng tạo ra cú rơi cao nhất và đánh giá vùng rơi tương ứng.

EN 1177 định nghĩa Critical Fall Height (CFH) là chiều cao rơi tự do tối đa mà tại đó bề mặt vẫn cung cấp mức hấp thụ lực phù hợp, được xác định thông qua thử nghiệm.

3. Critical Fall Height – chỉ số quan trọng khi lựa chọn sàn

Một khái niệm rất đáng chú ý khi thiết kế sàn cao su EPDM là:

Critical Fall Height – CFH

Có thể hiểu đơn giản là:

Chiều cao rơi tới hạn mà hệ bề mặt có thể đáp ứng yêu cầu giảm chấn theo kết quả thử nghiệm.

Điều này có nghĩa:

Nếu thiết bị có chiều cao rơi 1,5 m, hệ sàn được lựa chọn cần có khả năng giảm chấn đáp ứng chiều cao rơi đó.

Nếu thiết bị có chiều cao rơi 2 m, yêu cầu đối với hệ sàn sẽ cao hơn.

Vì vậy, không nên chỉ nói: “Sân chơi nên dùng EPDM 30 mm.”

Mà cần xác định: “Hệ sàn với cấu tạo và độ dày này có Critical Fall Height bao nhiêu?”

ASTM F1292 cũng quy định phương pháp đánh giá khả năng hấp thụ lực của bề mặt trong vùng rơi của thiết bị và biểu thị kết quả theo Critical Fall Height.

4. Độ dày sàn EPDM có tỷ lệ thuận với chiều cao rơi không?

Không hoàn toàn.

Đây là một trong những hiểu lầm phổ biến khi lựa chọn sàn cao su.

Không thể áp dụng công thức đơn giản kiểu:

20 mm = 1 m | 30 mm = 1,5 m | 40 mm = 2 m cho tất cả các hệ sàn.

Bởi khả năng giảm chấn phụ thuộc vào:

  • Tổng chiều dày hệ sàn.
  • Chiều dày lớp SBR.
  • Chiều dày lớp EPDM.
  • Kích thước hạt cao su.
  • Loại binder.
  • Mật độ và cấu trúc lớp đệm.
  • Loại nền bên dưới.
  • Điều kiện thi công.
  • Tuổi thọ của bề mặt.
  • Điều kiện môi trường.

Các dữ liệu kỹ thuật thương mại hiện nay cũng cho thấy cùng một loại hệ wet-pour có thể được thiết kế với nhiều tổng chiều dày khác nhau theo chiều cao rơi; tuy nhiên các con số này phải được xem là dữ liệu của hệ sản phẩm cụ thể, không phải bảng quy đổi chung cho mọi loại EPDM.

5. Có thể tham khảo độ dày sàn EPDM như thế nào?

Trong thực tế thi công, hệ sàn có thể được thiết kế với nhiều mức tổng chiều dày khác nhau.

Ví dụ tham khảo:

Tổng độ dày hệ sàn Ứng dụng tham khảo
20 mm Khu vực đi bộ, khu vực ít nguy cơ rơi
25–30 mm Khu vui chơi có thiết bị thấp
40 mm Khu vực có thiết bị cao hơn
50 mm Khu vực cần khả năng giảm chấn cao hơn
60 mm trở lên Các khu vực có chiều cao rơi lớn, cần hệ đệm dày hơn

Lưu ý: Bảng trên chỉ mang tính tham khảo về cấu hình độ dày. Không nên dùng nó để kết luận rằng một độ dày cụ thể chắc chắn đáp ứng một chiều cao rơi cụ thể. Khả năng giảm chấn phải dựa trên hệ vật liệu cụ thể và kết quả thử nghiệm/chứng nhận tương ứng. ASTM F1292 nhấn mạnh rằng kết quả thử nghiệm phòng thí nghiệm không phản ánh đầy đủ mọi yếu tố ảnh hưởng đến bề mặt sau khi lắp đặt.

6. Vì sao lớp SBR quan trọng hơn việc chỉ tăng lớp EPDM?

Đây là điểm mà chủ đầu tư rất dễ nhầm khi xem báo giá.

Một hệ sàn cao su EPDM thường không có nghĩa là toàn bộ chiều dày đều được tạo bởi hạt EPDM.

Trong cấu tạo wet-pour phổ biến:

SBR → tạo lớp đệm

EPDM → tạo lớp bề mặt hoàn thiện

Vì vậy, nếu mục tiêu chính là tăng khả năng giảm chấn, việc chỉ tăng chiều dày lớp EPDM bề mặt chưa chắc là giải pháp tối ưu.

Ngược lại, cần xem xét toàn bộ cấu tạo của hệ sàn, đặc biệt là lớp đệm SBR.

Đây cũng là lý do khi nhận báo giá, chủ đầu tư nên hỏi rõ:

  • Tổng chiều dày bao nhiêu?
  • Lớp SBR dày bao nhiêu?
  • Lớp EPDM dày bao nhiêu?
  • Loại hạt sử dụng?
  • Binder nào?
  • Hệ sàn có thông số giảm chấn/CFH được kiểm chứng không?

7. Ví dụ cách xác định độ dày theo thiết bị

Giả sử một khu vui chơi có các thiết bị:

Khu vực 1 – trò chơi thấp

Thiết bị có chiều cao rơi thấp.

→ Có thể sử dụng cấu tạo sàn mỏng hơn nếu hệ sản phẩm được kiểm chứng đáp ứng yêu cầu.

Khu vực 2 – cầu trượt và thiết bị liên hoàn

Chiều cao rơi lớn hơn.

→ Cần lựa chọn hệ sàn có khả năng hấp thụ lực cao hơn và có thể cần tăng chiều dày lớp đệm.

Khu vực 3 – khu leo trèo

Có nhiều điểm có khả năng tạo ra cú rơi.

→ Cần xác định điểm rơi có chiều cao lớn nhất, sau đó lựa chọn hệ sàn phù hợp với yêu cầu đó.

Điều này cho thấy một khu vui chơi không nhất thiết phải có cùng một cấu tạo sàn ở mọi vị trí.

Các khu vực có chiều cao rơi khác nhau có thể cần giải pháp khác nhau.

8. Không chỉ độ dày, diện tích vùng an toàn cũng rất quan trọng

Một sai lầm khác là chỉ quan tâm đến: “Sàn dày bao nhiêu?” mà quên: “Sàn giảm chấn được trải rộng đến đâu?”

Nếu thiết bị có vùng rơi lớn nhưng chỉ bố trí lớp sàn an toàn ngay sát chân thiết bị thì vẫn chưa giải quyết đầy đủ vấn đề.

Thiết kế sân chơi cần xác định use zone/impact area phù hợp với từng thiết bị.

Đây là lý do việc thiết kế sàn cần được thực hiện cùng với thiết kế bố trí thiết bị, thay vì chỉ chọn vật liệu sau khi mặt bằng đã hoàn thành.

9. Những yếu tố khác ảnh hưởng đến khả năng giảm chấn

Chất lượng hạt cao su

Hạt cần có kích thước và chất lượng phù hợp với cấu tạo hệ sàn.

Binder

PU Binder đóng vai trò liên kết các hạt cao su. Tỷ lệ phối trộn và chất lượng binder ảnh hưởng đến tính ổn định của lớp vật liệu.

Nền bên dưới

Một lớp EPDM tốt nhưng nền không ổn định, nứt hoặc thoát nước kém cũng có thể ảnh hưởng đến tuổi thọ toàn hệ thống.

Điều kiện thi công

Nhiệt độ, độ ẩm, thời tiết và điều kiện bề mặt đều cần được kiểm soát.

Bảo trì

Theo ASTM F1292, hiệu suất hấp thụ lực có thể bị ảnh hưởng theo thời gian bởi lão hóa, độ ẩm, UV, mất chiều dày, co ngót, nhiễm bẩn và các điều kiện môi trường khác.

10. Quy trình xác định độ dày sàn EPDM phù hợp

Để lựa chọn hệ sàn cao su EPDM phù hợp cho khu vui chơi, có thể thực hiện theo các bước:

Bước 1: Xác định loại thiết bị

Phân loại:

  • Cầu trượt.
  • Thiết bị liên hoàn.
  • Cầu leo.
  • Xích đu.
  • Khu vận động.
  • Khu trò chơi thấp.

Bước 2: Xác định chiều cao rơi

Tìm điểm có Free Height of Fall lớn nhất của từng thiết bị.

Bước 3: Xác định vùng rơi

Tính toán khu vực cần sử dụng bề mặt giảm chấn.

Bước 4: Lựa chọn cấu tạo hệ sàn

Xác định:

  • Nền.
  • Primer.
  • SBR.
  • EPDM.
  • Binder.
  • Tổng chiều dày.

Bước 5: Đối chiếu khả năng giảm chấn

So sánh thông số của hệ sàn với yêu cầu về chiều cao rơi.

Bước 6: Kiểm tra sau thi công

Với các dự án yêu cầu kiểm chứng hiệu năng, có thể thực hiện kiểm tra hiện trường theo phương pháp/tiêu chuẩn phù hợp. ASTM F3313 cung cấp phương pháp đánh giá khả năng hấp thụ lực của bề mặt đã lắp đặt trong điều kiện thực tế, trong khi EN 1177 cũng có phương pháp thử tại hiện trường.

11. Sàn cao su EPDM dày bao nhiêu là tốt nhất?

Không có một con số duy nhất phù hợp cho tất cả các khu vui chơi.

Có thể hiểu đơn giản: Thiết bị càng có chiều cao rơi lớn → yêu cầu về khả năng giảm chấn của hệ sàn càng cao → cần lựa chọn cấu tạo và độ dày phù hợp.

Do đó, thay vì hỏi:

“EPDM 30 mm hay 50 mm tốt hơn?”

nên đặt câu hỏi:

“Hệ sàn 30 mm/50 mm này có khả năng đáp ứng chiều cao rơi bao nhiêu và được kiểm chứng theo phương pháp nào?”

Đây mới là cơ sở để đánh giá một hệ sàn có phù hợp với khu vui chơi hay không.

Kết luận

Sàn cao su EPDM không nên được lựa chọn chỉ dựa trên độ dày.

Để xác định một hệ sàn phù hợp, cần xem xét đồng thời chiều cao rơi của thiết bị, cấu tạo lớp SBR và EPDM, chất lượng vật liệu, nền bên dưới và khả năng giảm chấn đã được kiểm chứng.

Các tiêu chuẩn như ASTM F1292 và EN 1177 sử dụng các phép thử liên quan đến HIC, g-max và Critical Fall Height để đánh giá khả năng hấp thụ lực của bề mặt. Đây là cơ sở kỹ thuật quan trọng hơn việc chỉ nhìn vào số mm của lớp cao su.

Một hệ sàn tốt không phải là hệ sàn dày nhất, mà là hệ sàn có cấu tạo phù hợp với chiều cao rơi và yêu cầu sử dụng của từng khu vực.

Nếu bạn đang chuẩn bị triển khai khu vui chơi trẻ em hoặc sân chơi ngoài trời, DCcons có thể tư vấn từ bước thiết kế mặt bằng, lựa chọn cấu tạo sàn, phối màu EPDM đến thi công hoàn thiện, đảm bảo giải pháp được tính toán đồng bộ ngay từ đầu.
